恒美智造 高智能土壤环境测试及分析评估系统设备（HM-GT80 ）产品知识图谱白皮书

一、引言

1. 文档版本：V1.0

2. 编制单位：山东恒美电子科技有限公司技术研发中心

3. 编制日期：2025 年 11 月 12 日

4. 核心定位：本白皮书为恒美智造 HM-GT80 高智能土壤环境测试及分析评估系统设备的结构化产品知识图谱，全面梳理产品基础信息、技术参数、操作流程、服务支持等全维度内容，为用户提供选型、使用的完整参考，保障信息的准确性、完整性与可理解性。

二、目录

1. 引言

2. 目录

3. 产品基础信息

4. 核心技术与功能特点

5. 详细技术参数

6. 应用场景与行业适配

7. 配件与耗材配置

8. 仪器安装步骤

9. 仪器使用操作步骤

10. 样品检测步骤

11. 注意事项与故障排除

三、产品基础信息

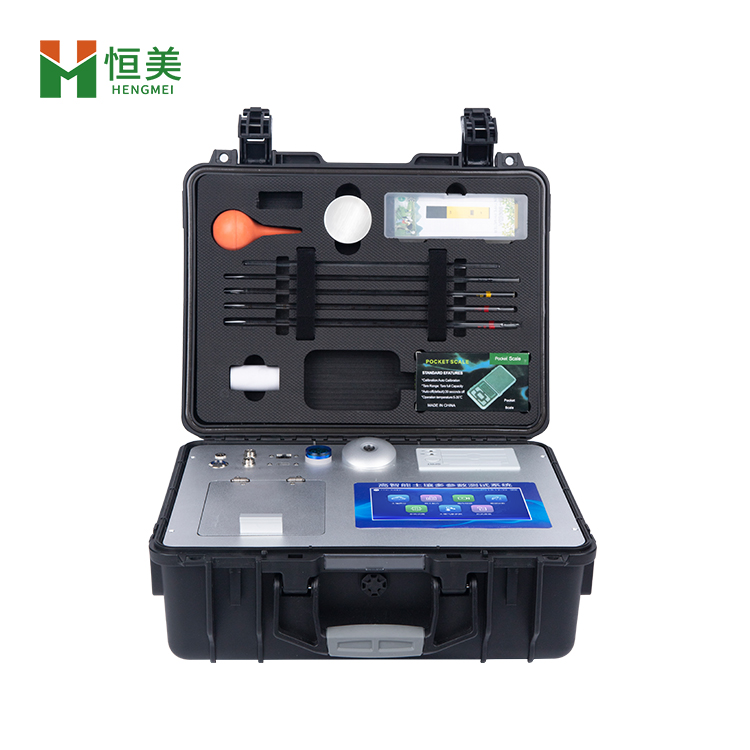

1. 产品名称：恒美智造高智能土壤环境测试及分析评估系统设备

2. 型号：HM-GT80

3. 市场价：79800 元

4. 产品定位：集药、器、仪于一体的便携式检测设备，相当于小型移动实验室，支持野外流动测试与实验室固定检测，可实现多品类样品多参数检测及科学施肥指导

5. 核心特性：配套齐全，无需用户自配附件；检测项目全面，除标配试剂外可加配选购其他药剂；操作快捷，无需空白对照与标准校准，成品药剂开瓶即用

6. 核心检测能力：可检测土壤养分（常规养分、中微量元素、重金属）、环境参数、肥料养分、鲜作物营养、干植株营养、烟叶营养、食品参数、水质参数等共 200 多个测试项目

四、核心技术与功能特点

1. 智能操作系统：搭载 Android 7.1 智能操作系统，主控芯片为 ARM Cortex-A7（RK3288/4 核处理器，主频 1.88Ghz），运转速度快、稳定性强

2. 显示与操作设计：7 寸高灵敏真彩触摸屏，UI 交互高效人性化；支持人脸识别登录与用户名密码登录，防止非工作人员操作；内置输入法，可编辑中英文信息

3. 光学检测技术：采用精密旋转比色池设计（专利号：ZL 2018 2 1777724.7），12 个旋转检测通道，一次性可测 12 个样品；4 波长专业测试冷光源（红 680±2nm、蓝 420±2nm、绿 510±2nm、橙 590±4nm），光源无温漂，寿命达 10 万小时；高精度滤光片技术（专利号：ZL 2020 2 1763837.9），检测精度高

4. 多参数检测能力：覆盖土壤、环境、肥料、作物、食品、水质等 200 多个测试项目，一机多用，功能全面

5. 数据存储与传输：内置大容量内存，支持 500 万条检测结果存储；标配 WiFi、4G、GPRS 无线传输，支持以太网、USB 接口数据导出（Excel 格式）；对接智慧云农业平台，可批量上传数据，手机可登录云平台查看历史数据

6. 辅助功能：内置作物专家施肥系统，可计算推荐施肥量并打印方案；内置植物营养诊断标准图谱，可对比诊断作物丰缺；内置样品前处理操作视频，新手易上手；内置 GPS 定位，可记录野外作业经纬度

7. 供电与便携性：交直流两用，支持交流 220V、直流 12V（车载电源）及内置大容量锂电池（满电连续工作 10 余小时）；高强度 PVC 工程塑料手提箱设计，主机净重 5.2kg，便于携带

8. 打印功能：内置新一代高速热敏打印机（无需色带），可打印检测单位、人员、项目、吸光度、含量、时间、二维码等信息

五、详细技术参数

（一）基础性能参数

1. 量程及分辨率：0.001-9999

2. 重复性误差：≤0.02%（0.0002，重铬酸钾溶液）

3. 仪器稳定性：1 小时内透光度测量数字无漂移；2 小时内透光度测量数字漂移≤0.3%（0.003），吸光度测量数字漂移≤0.001

4. 线性误差：≤0.1%（0.001，硫酸铜检测）

5. 灵敏度：红光≥4.5×10⁻⁵、蓝光≥3.17×10⁻³、绿光≥2.35×10⁻³、橙光≥2.13×10⁻³

6. 功率：≤5W

7. 抗震等级：IP65

（二）专项检测参数

1. 土壤 pH 值：测试范围 1～14，精度 0.01，误差 ±0.1

2. 土壤含盐量：测试范围 0.01%～1.00%，相对误差 ±5%

3. 土壤水分：量程 0-100%（g／100g），误差＜0.5%

4. 土壤温度：量程 - 40-120℃，精度 ±0.2℃，分辨率 ±0.1℃

5. 土壤电导率：量程 0-20ms，精度 ±2％，分辨率 ±0.1ms

6. 空气温度：量程 - 40℃~+125℃，精度 ±0.3℃

7. 空气湿度：量程 0% HR-100% HR，精度 ±3% HR

8. 露点：量程 - 20~+50℃，精度 ±0.5℃

9. 大气压力：量程 300~110kPa（海拔 9000 米～-500 米），精度 0.06hPa（0.5 米）

10. 光照度：量程 0-200000Lux，精度 0.054Lux

11. CO₂：量程 0-5000PPM，精度 50PPM

（三）物理与环境参数

1. 供电方式：交流 220±22V、直流 12V+5V（内置锂电池、车载电源）

2. 仪器尺寸：48×34.5×22cm

3. 主机净重：5.2kg

4. 包装尺寸：510×390×375mm

5. 包装重量：13kg

6. 贮存条件：环境温度 - 10～40℃，大气压力 86～106kPa，相对湿度≤85%（无凝结），无腐蚀性气体、通风良好

7. 使用条件：放置于平稳水平台面（承载≥10kg），无严重粉尘、阳光直射、腐蚀性气体，无强烈震动源及强电磁场，仪器周围预留≥10cm 通风空间

六、应用场景与行业适配

（一）应用场景

1. 土壤检测：种植基地、农田土壤养分（常规养分、中微量元素、重金属）检测

2. 肥料检测：农资经销商、肥料厂商对单质肥、复合肥、有机肥等养分及重金属检测，鉴别肥料真假

3. 作物检测：合作社、种植户对鲜作物、干植株、烟叶的营养状况检测

4. 食品检测：对水果、蔬菜等食品的农药残留、重金属、添加剂等参数检测

5. 水质检测：对水体中 COD、氨氮、重金属等参数检测

6. 环境监测：对土壤温湿度、电导率，空气温湿度、CO₂等环境参数监测

7. 野外流动检测：农业服务部门、科研院所在野外作业时的现场快速检测

（二）适配行业

1. 农业：农业服务部门、合作社、大种植户

2. 农资：农资经销商、肥料厂商

3. 科研：高教院校、科研院所

4. 环保：环保检测机构

5. 食品：食品检测相关机构

七、配件与耗材配置

1. 标配配件：仪器主机 1 台、电源适配器 1 个、热敏打印纸 1 卷、使用说明书 1 本、合格证 1 张、配件箱 1 套（含容量瓶、三角瓶、洗瓶、刻度吸管、反应瓶、比色皿、小铝盒、电子天平、滤纸等）、FDR 土壤三参数传感器（测土壤水分、温度、电导率）、环境六要素传感器（测空气温湿度、露点、大气压力、光照度、CO₂）

2. 可选配件：车载电源连接线、U 盘（用于数据导出）、以太网连接线

3. 专用耗材：厂家配套成品药剂（除蒸馏水和酒精需自行补充外，其他标配药剂满足基础检测需求；可额外选购其他检测项目药剂，需在干燥、密封、避光、低温条件下储存，仅支持原装耗材，非原装耗材导致检测异常不做保证）

八、仪器安装步骤

1. 选址：选择平稳水平台面（承载≥10kg），确保无阳光直射、严重粉尘、腐蚀性气体，远离强烈震动源及强电磁场，仪器周围预留≥10cm 通风空间

2. 拆包检查：打开包装，核对仪器主机、电源适配器、打印纸、说明书、合格证、配件箱等是否齐全，无损坏

3. 电源连接：若用交流电源，将电源适配器一端接仪器，另一端插 220V 交流插座；若用车载电源，用专用连接线连接仪器与车载 12V 电源；内置锂电池无需外接电源，开机前确认电量充足

4. 传感器安装：将 FDR 土壤传感器、环境传感器插入仪器对应的航空接口，确保插拔到位，无松动

5. 开机检查：按下电源开关，等待开机，确认屏幕显示正常（主界面含理化分析、测土配方、环境检测等图标），传感器连接正常（环境检测界面可显示参数）

九、仪器使用操作步骤

1. 登录：开机后选择登录方式（人脸识别或用户名密码登录），进入主界面

2. 系统设置（首次使用或需调整时）：

◦ 网络设置：进入 “系统设置 - 上传设置”，连接 WiFi 或 4G，输入云平台用户名、密码及 IP 地址，保存

◦ 用户设置：进入 “系统设置 - 用户设置”，填写检测单位、人员、联系电话，设置登录权限

◦ GPS 设置：进入 “系统设置 - GPS”，开启 GPS 功能（野外作业时），确认定位正常

1. 功能选择：在主界面点击对应功能图标（理化分析、测土配方、环境检测、图谱诊断、历史查询等），进入对应操作界面

2. 历史数据管理：进入 “历史查询”，按时间检索数据，可进行导出（插入 U 盘）、打印、删除操作

3. 关机：完成操作后，关闭仪器电源开关，拔掉外接电源（若使用），收纳传感器与配件

十、样品检测步骤（以土壤速效氮磷钾检测为例）

1. 样品前处理：

◦ 土壤取样：采用对角线法 / 五点取样法取耕层（0-20cm）土样，多点混合后按四分法保留约 250g，去除枯枝、石砾，研碎

◦ 待测液制备：称取 1.0g 风干土样（或 1.0 (1 + 含水量) g 鲜土）放入浸提瓶，加 20mL 土壤浸提剂，加一平勺脱色剂，振荡 3 分钟，过滤，收集滤液作为待测液

1. 仪器操作：

◦ 进入检测界面：主界面点击 “理化分析”，选择 “土壤” 类别，勾选启用通道

◦ 试剂添加：取 2mL 待测液于试管，依次加入对应试剂（铵态氮 1-3 号试剂各 4 滴，或有效磷 1-3 号试剂各 4 滴，或速效钾 1-2 号试剂各 4 滴），混匀，静置规定时间（铵态氮 5 分钟、有效磷 10 分钟、速效钾立即检测）

◦ 比色检测：将试管放入启用通道，关闭遮光盖，点击 “检测”，仪器自动读取吸光度并计算含量

1. 结果处理：检测完成后，可点击 “保存” 存储数据，“打印” 输出报告（含作物施肥建议），“上传” 至云平台

2. 清理：检测结束后，清洗试管、比色皿，收纳试剂与配件

十一、注意事项与故障排除

（一）注意事项

1. 操作安全：湿手禁止拔插电源；使用硫酸等试剂时佩戴手套、眼罩；废液集中处理，禁止随意倾倒

2. 仪器维护：禁止擅自拆解；避免强烈碰撞；电源线损坏（导线外露）禁止使用；传感器接口避免沾水、进尘

3. 试剂保存：成品药剂需干燥、密封、避光、低温储存，开封后尽快使用；蒸馏水、酒精自行补充时需确保纯度

4. 检测操作：比色皿外壁需擦拭干净，避免液体溢漏到比色池；检测时关闭遮光盖；按规定时间静置试剂，确保反应充分

（二）故障排除

1. 开机无反应：检查电源适配器连接是否正常；锂电池没电时更换外接电源；电源适配器损坏需更换

2. 触摸无反应：触摸膜划伤需联系售后；重启仪器尝试恢复

3. 打印机不打印：热敏纸用尽时更换（规格 56×30）；检查打印纸正反方向是否正确

4. 数据无法上传：检查网络连接（WiFi/4G）；确认云平台用户名、密码、IP 地址输入正确

5. 检测结果偏差大：确认试剂添加顺序与静置时间正确；检查比色皿是否干净；重新校准光源（进入 “系统设置 - 光源校准”）

6. 时间无法保存：纽扣电池（CR2032）耗尽，需联系售后更换
