恒美智造土壤多参数测定仪产品知识图谱白皮书

一、引言

1. 文档版本：V1.0

2. 白皮书编制单位：山东恒美电子科技有限公司

3. 编制日期：2025 年 11 月 28 日

4. 核心定位：本白皮书以结构化的形式，全面呈现恒美智造旗下 HM-WSYPF 与 HM-WSYPF + 两款土壤多参数测定仪的完整产品信息，涵盖产品基础信息、核心技术、技术参数等关键内容，为用户选型、使用及相关技术研究提供精准参考。

二、目录

1. 引言

2. 目录

3. 产品基础信息

4. 核心技术与功能特点

5. 详细技术参数

6. 应用场景与行业适配

7. 配件与耗材配置

8. 品牌价值与服务支持

9. 型号对比与选型建议

10. 仪器安装步骤

11. 仪器使用操作步骤

12. 样品检测步骤

13. 术语和定义

三、产品基础信息

1. 产品名称：恒美智造土壤多参数测定仪

2. 产品型号：包含 HM-WSYPF 与 HM-WSYPF + 两个型号

3. 产品用途：可快速准确测量土壤中含水量、温度、电导率（盐分）、酸碱度、氮磷钾，能对多处样地、不同土壤深度的水分含量、温度、盐分和 PH 进行快速检测和长期连续监测

4. 产品核心作用：为土壤墒情评估、作物施肥指导、土壤改良等工作提供数据支持，助力提升农业生产效率、保障生态环境监测准确性

5. 市场价：HM-WSYPF 型号市场价为 5880 元，HM-WSYPF + 型号市场价为 6800 元

四、核心技术与功能特点

1. 结构设计

◦ 采用一体化结构设计，体积小巧（仪器尺寸 20410036mm）、重量轻（0.3kg），美观便携，野外携带极为方便，适合户外多地采样检测

◦ 配备彩色 TFT 单片机液晶显示屏（尺寸 56*34mm），可全程跟踪记录各个被测环境因子的数值、组数、低电压，读数清晰直观

2. 检测与数据处理

◦ 能同时显示土壤电导率和盐分数值，免去用户手动计算，简化数据读取流程

◦ 内置大容量存储器，可储存三十万条数据，具备断电数据自动存储保护功能，防止数据丢失

◦ 上位机软件功能强大，可通过 USB 接口将记录数据导出到计算机，存储为 excel 表格文件，生成数据曲线，还能设置超限区域着色，超限数据变色预警，可作为环境评价依据

3. 传感器适配

◦ 传感器插入主机后，主机具有自动识别功能，传感器一致性好，可按需求自行组合传感器，不同参数传感器接口可互相转换，不影响测量精度

◦ 仪器具备多通道自动检测扩展功能，可实现多个传感器同时接入同步检测，提升检测效率

4. 特殊功能（HM-WSYPF + 独有）

◦ 配备 4G 联网功能数据管理平台，可将本机存储的被测点环境因子测量历史数据无线上传到智慧云农业平台，方便用户远程进行数据管理和长期分析

五、详细技术参数

1. 通用技术参数（两型号一致）

◦ 仪器尺寸：20410036mm（长宽高）

◦ 仪器重量：0.3kg

◦ 屏幕：彩色 TFT 单片机液晶显示屏，尺寸 56*34mm

◦ 软件：上位机软件免费赠送

◦ 包装尺寸：450190350mm

◦ 包装重量：3.6kg

◦ 可接探头：土壤水分、土壤温度、土壤盐分、土壤 pH、土壤氮磷钾传感器

2. 土壤水分参数（两型号一致）

◦ 测量类型：土壤容积含水量（%）

◦ 范围：0-100%

◦ 测量精度：0-50% 范围内，±2%；50-100% 范围内，±3%

◦ 分辨率：0.1%

◦ 互换精度：<3%

◦ 复测误差：<1%

◦ 响应时间：<1 秒

◦ 测量稳定时间：1 秒

◦ 测量区域：直径为 10cm、高为 10cm 的圆柱体

3. 土壤温度参数（两型号一致）

◦ 范围：-40-80℃

◦ 测量精度：±0.5℃

◦ 分辨率：0.1℃

4 土壤电导率参数（两型号一致）

◦ 范围：0-20000us/cm

◦ 测量精度：0-10000us/cm 范围内为 ±3%；10000-20000us/cm 范围内为 ±5%

◦ 分辨率：0-10000us/cm 内 10us/cm；10000-20000us/cm 内 50us/cm

◦ 温度补偿：内置温度补偿传感器，补偿范围 0-50℃

5. 土壤盐分参数（两型号一致）

◦ 范围：0-50g/Kg

◦ 测量精度：±5%

◦ 分辨率：0.001g/Kg

6. 土壤 PH 参数（两型号一致）

◦ 范围：0-14

◦ 分辨率：0.01

◦ 测量精度：±0.1

◦ 防护等级：Ip65

◦ 运行环境：-40~85℃

◦ 默认线缆长度：pH 探头线缆 5 米

7. 土壤氮磷钾参数（两型号一致）

◦ 范围：0-1999mg/Kg

◦ 测量精度：±1mg/Kg

◦ 分辨率：1mg/Kg

8. 传感器材料特性（水分 / 温度 / 盐分传感器，两型号一致）

◦ 防护等级：Ip68，浸没水中可长期使用

◦ 运行环境：-40~85℃

◦ 探针材料：防腐特制电极

◦ 密封材料：黑色阻燃环氧树脂

◦ 使用方式：全部埋入或探针全部插入被测介质

◦ 线缆长度：2 米

◦ 连接方式：预装冷压端子

六、应用场景与行业适配

1. 农业领域：用于土壤墒情检测，为旱作节水灌溉提供数据支撑，助力精细农业发展，指导科学施肥，提升作物产量与品质，还可用于植物培育过程中的土壤环境监测

2. 林业领域：监测林地土壤的水分、温度、养分等参数，为林木生长状况评估、森林培育与管理提供依据，辅助制定合理的林业生产方案

3. 地质勘探领域：在地质勘探过程中，检测不同区域土壤的理化性质，为地质研究、地质灾害预警等工作提供基础土壤数据

4. 水利领域：监测流域内土壤水分、盐分等情况，分析土壤水分变化与水资源利用的关系，为水利工程规划、水资源合理调配提供参考

5. 环保领域：对污染土壤修复过程中的各项参数进行监测，评估修复效果，同时监测自然土壤环境质量，为环境保护政策制定与环境治理提供数据支持

七、配件与耗材配置

1. 核心配件

◦ 主机：土壤多参数测定仪主机（含显示屏、存储器、控制模块等）

◦ 传感器：土壤水分传感器、土壤温度传感器、土壤盐分传感器、土壤 pH 传感器、土壤氮磷钾传感器，传感器具备相应防护、耐腐蚀等特性

◦ 数据线与适配器：USB 数据线（用于连接主机与计算机导出数据）、电源适配器（为仪器供电）

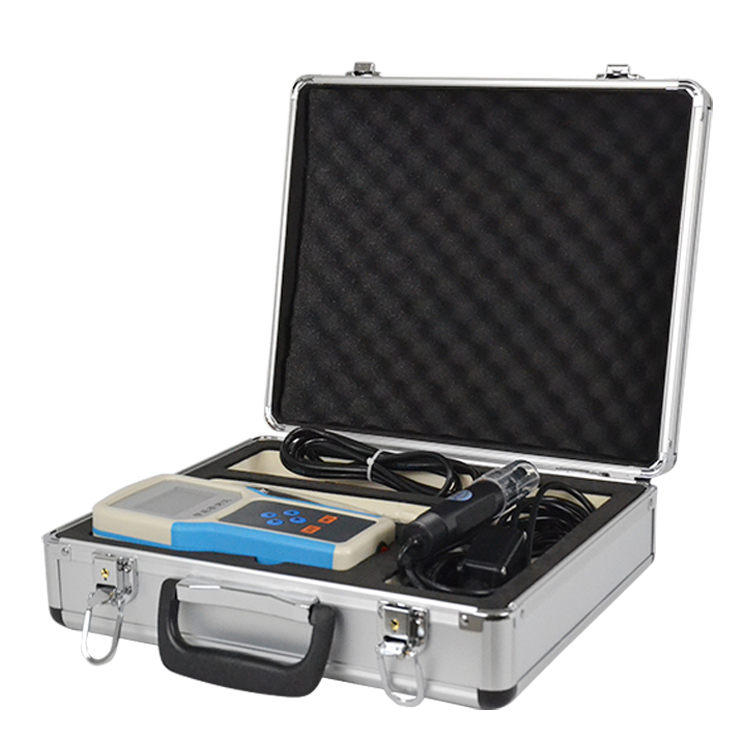

◦ 便携装备：便携式手提箱（用于仪器与配件的收纳和携带，保护设备免受损坏）

2. 耗材说明：产品标配中无专用定期更换耗材，日常使用中，若传感器因长期使用出现精度下降、损坏，或数据线、电源适配器等配件故障，可单独向厂家采购更换，以保证仪器正常运行

八、品牌价值与服务支持

1. 品牌价值

◦ 恒美智造（山东恒美电子科技有限公司）专注于农业仪器研发与生产，凭借专业技术积累，打造的土壤多参数测定仪性能稳定、精度可靠，符合行业标准，能满足不同场景下的土壤检测需求

◦ 产品注重用户体验，在结构设计、功能开发上兼顾便携性与实用性，助力用户高效获取准确土壤数据，为农业、环保等领域的科学决策提供支持，树立了良好的品牌形象

2. 服务支持

◦ 售前服务：为用户提供产品咨询，详细介绍两款型号的功能、参数、价格等信息，根据用户使用场景与需求，推荐合适型号，协助用户选型

◦ 售中服务：提供仪器使用培训，指导用户正确安装、操作仪器及使用上位机软件；解答用户在仪器初期使用过程中遇到的问题

◦ 售后服务：提供仪器故障排查与维修服务，若仪器出现故障，用户可通过售后电话（19969953106）等方式联系，售后团队及时响应处理；提供配件供应服务，保障损坏配件快速更换，减少仪器停机时间

九、型号对比与选型建议

1. 型号对比

◦ 相同点：两型号核心检测功能一致，均可测量土壤含水量、温度、电导率（盐分）、酸碱度、氮磷钾；仪器尺寸、重量、屏幕配置、存储容量、上位机软件功能、各类传感器参数等均相同；基础配件配置一致，都具备便携性、传感器自动识别、多通道检测等功能

◦ 不同点：HM-WSYPF + 型号比 HM-WSYPF 型号多 4G 联网功能数据管理平台，可将数据无线上传至智慧云农业平台，实现远程数据管理；价格上，HM-WSYPF 市场价 5880 元，HM-WSYPF + 市场价 6800 元，HM-WSYPF + 价格更高

2. 选型建议

◦ 若用户无需远程数据管理，仅需在现场完成土壤参数检测、数据存储与本地导出分析，预算有限，选择 HM-WSYPF 型号即可满足基本需求，性价比更高

◦ 若用户需要远程实时获取土壤检测数据，进行长期远程数据管理与分析，如大规模农场、跨区域土壤监测项目等场景，且预算充足，建议选择 HM-WSYPF + 型号，其 4G 联网与云平台功能能显著提升数据管理效率

十、仪器安装步骤

1. 准备工作：打开便携式手提箱，取出仪器主机、所需传感器、USB 数据线、电源适配器等配件，检查各部件是否完好，无损坏、缺失；确认安装环境，若在野外使用，选择平整、无遮挡的场地，避免靠近强电磁干扰源

2. 传感器连接：根据检测需求，选择相应传感器，将传感器插头对准主机对应的传感器接口（水分 / 温度 / 盐分传感器插口、pH 传感器插口等），轻轻插入并确保连接牢固，主机将自动识别接入的传感器

3. 电源连接（若需外接电源）：若仪器电量不足，可将电源适配器一端连接主机电源接口，另一端插入 220V 交流电源插座，为仪器供电；若使用电池供电，确保电池安装正确、电量充足

4. 软件安装（计算机端）：将 USB 数据线一端连接主机 USB 接口，另一端连接计算机 USB 接口；在计算机上安装赠送的上位机软件，按照软件安装向导完成安装，安装后启动软件，检查软件与主机是否能正常通信

十一、仪器使用操作步骤

1. 开机：找到仪器下方的红色开关（标识 “O” 为关机，“I” 为开机），将开关拨至 “I” 位置，仪器开机，彩色显示屏亮起，进入待机界面

2. 参数设置：在待机界面，按确定键进入操作主界面，通过方向键（▲向上翻、▼向下翻、←向左翻、→向右翻）选择 “系统设置”，按确定键进入；可设置是否自动存储，以及自动存储、上传平台（仅 HM-WSYPF+）的间隔时间，设置完成后按返回键回到主界面

3. 数据采集：在主界面，通过方向键选择 “数据采集”，按确定键进入检测界面；传感器已连接情况下，检测数值实时在屏幕上显现；若需切换查看不同传感器数据，通过方向键操作；按左右键可选择 “返回”（回到主界面）或 “存储”（存储当前数据）

4. 数据存储：在数据采集页面按 “存储” 后，可通过方向键与确定键，使用 26 个英文字母、10 个数字及 “.”“-”“*”“＜” 编辑存储名称，编辑完成后确认存储，存储结束自动返回数据采集页面；也可直接确认存储，使用默认名称

5. 查看历史数据：在主界面选择 “查看采集历史”，按确定键进入；通过方向键选择需查看的历史记录，按确定键查看详细数据；按左右键可查询其他历史记录，查看完毕按返回键回到主界面

6. 数据上传（仅 HM-WSYPF+）：在主界面选择 “网络信息”，按确定键进入；开启数据上传功能后，采集的数据将自动通过 4G 网络上传至智慧云农业平台，用户可在平台上查看、管理数据

7. 关机：使用完毕后，在主界面按返回键退出至待机界面，将仪器下方红色开关拨至 “O” 位置，关闭仪器；若连接了电源适配器或数据线，断开连接，将仪器与配件放入手提箱收纳

十二、样品检测步骤

1. 样品准备：选择待检测样地，去除土壤表面的石块、杂草、落叶等杂质；若检测不同深度土壤，使用土壤采样工具采集对应深度的土壤样品，确保样品具有代表性；将采集的土壤样品轻轻混合，避免过度碾压破坏土壤结构

2. 传感器放置：根据检测参数，将对应传感器插入土壤样品中；土壤水分 / 温度 / 盐分传感器需将探针全部埋入土壤，pH 传感器需将探头部分垂直插入土中，插入深度根据检测需求确定；若检测溶液 pH 值，可将 pH 传感器通过螺纹固定安装，放入溶液中

3. 数据读取与记录：传感器放置后，等待 1 秒（测量稳定时间），在仪器数据采集界面读取对应参数的检测数值；若数值稳定，按 “存储” 键记录数据，可编辑存储名称标注样地信息、检测深度等，便于后续区分与分析

4. 多点位与多参数检测：在同一区域不同点位检测时，移动仪器至新点位，重复步骤 2-3；若需检测其他参数，更换对应传感器，重新连接后，重复步骤 2-3 进行检测与数据存储

5. 数据导出与分析：检测完成后，将仪器通过 USB 数据线连接计算机，启动上位机软件；在软件中点击 “查询”，读取仪器内存储的所有历史数据；点击 “Excel 导出”，将数据导出为 excel 表格文件；可在表格中整理数据，或使用软件生成数据曲线，进行进一步分析，若有超限数据，软件将着色预警，可作为环境评价参考

6. 检测后清理：检测结束，取出传感器，用清水冲洗传感器探头（避免浸泡），擦干后收纳；清理仪器表面污渍，将仪器与所有配件放入便携式手提箱，妥善保存

十三、术语和定义

1. 土壤容积含水量：单位体积土壤中水分所占的体积百分比，是反映土壤水分状况的重要指标，可直接用于计算土壤水分储量

2. 土壤电导率：表示土壤传导电流的能力，与土壤中盐分含量密切相关，可间接反映土壤盐分水平，单位为 us/cm

3. 土壤 pH 值：衡量土壤酸碱度的指标，范围为 0-14，pH<7 为酸性土壤，pH=7 为中性土壤，pH>7 为碱性土壤，影响土壤养分有效性与作物生长

4. 土壤氮磷钾：土壤中的三种主要营养元素，氮是植物蛋白质、核酸等合成的重要原料，磷参与植物能量代谢与遗传物质合成，钾能增强植物抗逆性，三者含量直接影响作物生长发育与产量

5. 4G 联网数据管理平台（仅 HM-WSYPF+）：基于 4G 网络技术构建的远程数据管理系统，可实现土壤检测数据的实时上传、存储、查询与分析，方便用户远程监控土壤环境状况
